Потележечное взвешивание в динамике

  • Потележечное взвешивание в динамике
Цена по запросу

Стандартные опции

Преимущества железнодорожных вагонных весов ЗВО

Достойная цена
Достойная ценовая политика
Качественная электроника
Электронные составляющие производятся ведущими российскими и зарубежными компаниями
ГОСТ
Весы отличаются высокими эксплуатационными качествами и точностью, которые соответствуют всем установленным стандартам
Простота использования и надежность
Конструкция весов достаточно проста и не вызывает трудностей при использовании
Точность и качество взвешивания
В комплектации весов мы используем высокоточные тензодатчики
Гарантия
Гарантия на весы до трёх лет

Описание вагонных весов для потележечного взвешивания в динамике

Тензометрические вагонные весы ВТВ предназначены для измерений массы железнодорожных транспортных средств путем потележечного взвешивания в движении.

Потележечные динамические весы предназначены для взвешивания в движении сыпучих, твердых грузов и жидкостей с кинематической вязкостью не менее 59 мм/с2.

Конструктивно весы состоят из модуля. Грузоприемное устройство состоит одной грузоприемной платформы, которая опирается на четыре весоизмерительных тензорезисторных датчика. Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через преобразователь динамический (ПД). Выход сигнала из ПД по RS-485 поступает на адаптер интерфейсный, который преобразует сигнал или в RS-232 или USB и подключается к персональному компьютеру (ПК), на который устанавливается программное обеспечение (ПО) для работы с весами.

Весы выпускаются в двух вариантах: на фундаменте и без капитального фундамента.

Фундамент весов – бетонный, армированный, на песчаной подушке. В фундаменте залиты закладные детали, на которые устанавливается ГПУ. Без капитального фундамента весы устанавливаются на бетонные дорожные плиты (раскладываются согласно строительного задания).

Купить железнодорожные вагонные весы для потележечного взвешивания в динамике Вы можете позвонив по номеру телефона 8 (800) 600-32-71, написав нам на e-mail: info@uzvo.ru или нажав на кнопку "Заказать" и заполнив форму заказа

Стандартная комплектация

  1. Грузоприемное устройство, в сборе с рельсами
  2. Персональный компьютер (ПК)
  3. Комплект тензометрических датчиков в сборе с узлами встройки
  4. Преобразователь Динамический (ПД-004)
  5. Адаптер интерфейсный (АИП)
  6. Кабельная разводка
  7. Типовой чертеж на строительство железобетонного основания
  8. Стандартное программное обеспечение
  9. Комплект технической документации
  10. Кабель соединительный
  11. Паспорт на весы

Примечание: при бесфундаментном исполнении весов дополнительно в стандартную комплектацию включается промежуточная платформа, 2 въездные платформы и установочная рама.

Фундаментное исполнение железнодорожных весов

Данный вид весов монтируется на заранее построенное бетонное основание согласно строительному заданию предоставленного заводом изготовителем. Въездные секции выполнены из железобетона.

Преимущества данного исполнения установки железнодорожных весов:

  • Невысокая стоимость весов;
  • Короткие сроки монтажа весов;
  • Гарантия точных и постоянных показаний при любых сезонных и погодных условиях.

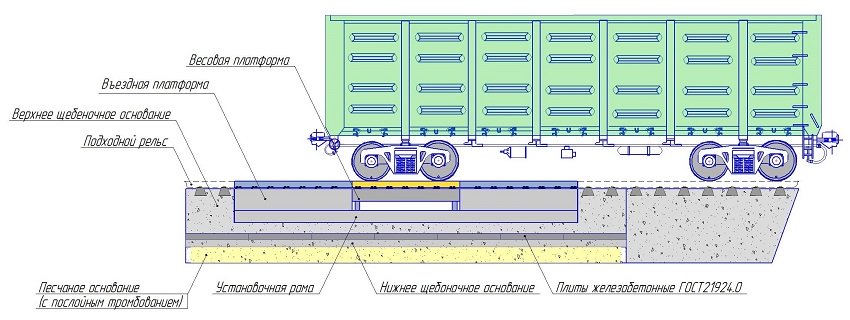

Бесфундаментное исполнение железнодорожных весов

Данный тип весов устанавливаются на дорожные плиты, подготовленное песчанно-гравийное основание и установочную раму поставляемую заводом изготовителем весов.

Преимущество данного типа установки весов следующее:

  • Быстрый ввод в эксплуатацию (с момента подготовки основания до сдачи весов в эксплуатацию);
  • Отсутствие работ по строительству фундамента, возможность переноса весов на другое место.

Модельный ряд ВТВ

Модель НПВ, кг. Цена деления, кг.
ВТВ-С-30 30 000 10
ВТВ-С-60 60 000 10/20

Примечание: изготовление ГПУ возможно по индивидуальному заказу.

Общие характеристики

Характеристика Значение
Класс точности весов:
 - при взвешивании в движении ГОСТ P 8.598-2003 средний (III)
Максимально допустимая скорость движения через весы 15 км/ч
Значение вероятности безотказной работы за 2000 часов 0.92
Межповерочный интервал 1 год
Средний срок службы, не менее 10 лет
Относительная влажность до 100%
Диапазон рабочих температур:
— тензодатчиков от - 50 до +50 °С
— весового терминала от 0 до +40 °С
Параметры электрического питания:
— напряжение от 187 до 242
— частота от 49 до 51 Гц
Степень защиты:
— вторичного прибора IP 65
— датчика IP 68

Паспорт и руководство по эксплуатации



Паспорт и руководство по эксплуатации

 Документ в формате PDF



Сертификат об утверждении типа средств

Сертификат об утверждении типа средств измерений № 63155-16 на весы вагонные ВТВ. Документ на поверку: ГОСТ OIML R 76-1-2011. Изменения в описание типа средств измерений утверждены приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2385

 Сертификат в формате PDF

Описание типа средств измерений

Описание типа средств измерений вагонных весов типа ВТВ. Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 июля 2022 г. № 1867.

  Описание типа вагонных весов ВТВ в формате PDF
